Barriera fotoelettrica NOLOGO ACTIVE, com'è composta, come è stata pensata, in quale applicazione si rivela la migliore e si distinque per le sue peculiarità? Quando i nostri clienti professionisti della sicurezza, ci fanno la richiesta della barriera ACTIVE, continuiamo a ripetere queste importanti domande: quale uso deve farne? Dove deve essere installata? Il suo impiego sarà per mettere in sicurezza quel varco, quel passaggio? Oppure sarà per mettere in sicurezza quell'automazione porta o portone e garantirne l'apertura e la chiusura?

  Le barriere NOLOGO ACTIVE-IP-DF36 / ACTIVE-IPQ-DF36,
nel loro funzionamento ottimale, vengono montate fuori parallasse (es.: TX all'interno e RX all'esterno), con l'attivazione della
funzione di autoesclusione o soppressione sequenziale dinamica dei raggi. Le barriere fotoelettriche NOLOGO ACTIVE-IP-DF36 / ACTIVE-IPQ-DF36, sono conformi alla norma EN 12978 per essere un dispositivo elettronico conforme alla norma EN 12453 Certificate TÜV-20 20156 05, che consente di essere un autonomo dispositivo di sicurezza su una porta o cancello motorizzato. Il sistema completo è costituito da barriera trasmettitore TX, e barriera ricevitore RX, che sono posizionati l'uno di fronte all'altro, generando una griglia di raggi infrarossi a scansione parallela. La funzione di autoesclusione o soppressione sequenziale dinamica, consente di posizionare le barriere nelle guide di una porta industriale, in cui la porta si sposta direttamente davanti all'area di protezione, interrompendo i fasci in sequenza dall'alto verso il basso. Questo garantisce che il sistema distingua tra la porta di chiusura e un oggetto o una persona ignorando i fasci che sono ostruiti dalla porta in movimento mentre lascia sotto il raggio rimanente attivo per rilevare un oggetto nell'area di protezione. Gli indicatori LED integrati montati nel profilo interno, sono indicatori di alimentazione e segnali di sistema per monitorizzare il funzionamento della barriera stessa.

  Le nuove barriere da esterno stagne NOLOGO ACTIVE-IP-DF36 / ACTIVE-IPQ-DF36,
non si possono aprire, si consegnano e si installano come “semplici” fotocellule di sicurezza. Nella loro semplicità è racchiusa tutta la paziente ricerca ed esperienza di molte persone e di molto tempo, che hanno permesso la loro realizzazione finale. Sono composte da un circuito elettronico ridimensionato ed inserito in un contenitore plastico. Il tutto sigillato alle estremità con appositi tappi sigillati ermeticamente. Nel tappo superiore il cavo 6x0,25 è saldato internamente e bloccato da un pressa cavo esterno. Il cavo fornito è di 3m di lunghezza. L’involucro stagno è infilato in un profilo di alluminio anodizzato che favorisce la direzionalità e la solidità del prodotto, conferendogli una linea e un design unici nel suo genere. Tutto è fornito completo di clips AC-CLIP per il comodo fissaggio esterno senza dover intervenire in nessun modo all’interno nella barriera.

        • Dimensioni / Dimensions: 23 x  18mm (ACTIVE-IPQ-DF36)
        • Dimensioni / Dimensions: 23 x  23mm (ACTIVE-IP-DF36)
        • Alimentazione / Power supply: (switching) 10 ÷ 28 Vac/10 ÷ 38 Vdc
        • Assorbimento /Consumption max @ 10 Vdc:   TX <2 W
        • Assorbimento / Consumption max @ 10 Vdc:  RX  2,5 W
        • Tempo di risposta / Response time: <50ms
        • Uscite di sicurezza / Output: 2 solid state (usc. statica a PhotoMOS) max 350 mA @ 40 Vdc
        • Velocità massima chiusura porta / Maximum door speed in closing: 3 m/s
        • Velocità massima apertura porta / Maximum door speed in opening: > 3 m/s
        • Portata massima effettiva / Effective range: 0÷18m (ACTIVE-IPQ-DF36)
        • Portata massima effettiva / Effective range: 0÷ 28m (ACTIVE-IP-DF36)
        • Protezione effettiva / Effective protection:  36 ÷ 250 cm
        • Temperatura di funzionamento / (Operating Temperature): -20°C ÷ +60 °C
        • Umidità relativa / Relative humidity: 95% max, non condensante
        • Lunghezza cavi / Cable length:  3m  Ø5mm
        • Altezza finita / Height:  70 ÷ 280 cm
        • Grado di protezione / IP Rating: IP67 EN 60529

        • Sicurezza prima di ogni impatto
        • Alta velocità di rilevamento
        • Design curato e facilmente adattabile al contesto strutturale
        • Sicurezza in ogni punto 45mm ogni raggio a scansione parallela (raggi fitti)
        • Sincronizzazione ottica digitale automatica tra TX - RX
        • Codice univoco per ogni raggio infrarosso
        • Alimentazione switching 10 ÷ 28 Vac  /  10 ÷ 38 Vdc (ampia tolleranza)
        • Fissaggio tramite comode Clips esterne
        • Collegamenti foto-test e sincronizzazione master/slave per la seconda coppia di barriere
        • Possibilità di sincronizzazione tra 2 coppie con unico collegamento solo tramite TX master – TX slave
        • Ampia portata dai 0/28m, eventuali costruzioni dedicate per portate maggiori
        • Elettronica su contenitore plastico sigillato IP67
        • Alluminio di copertura anodizzato
        • Pressa cavo nel tappo superiore e copertura con cappuccio in gomma
        • Collegamenti saldati internamente, max 3m cavo antifiamma 4x0,25 / 6x0,25

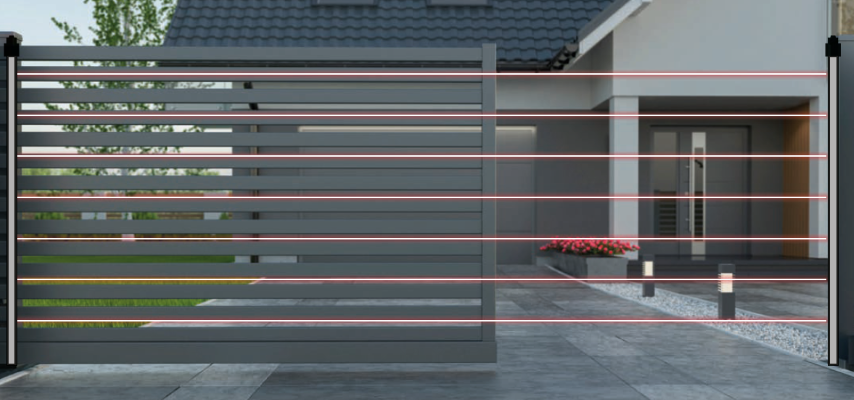

Esempio cancello scorrevole soluzione SYNCHRO con TX Master+Slave a sx e RX Master+Slave a dx

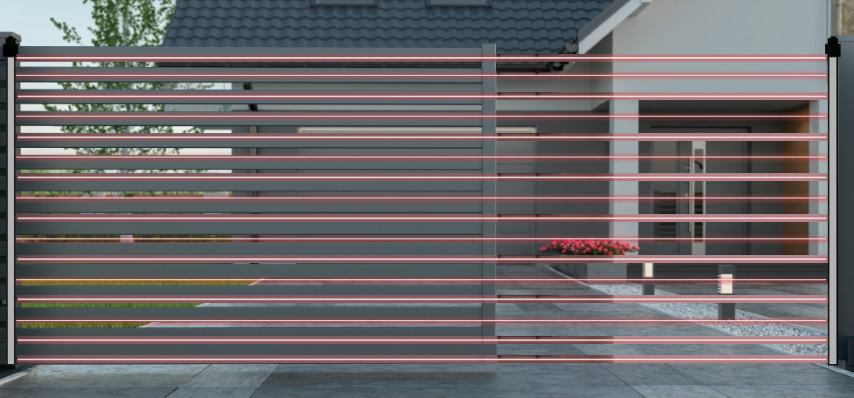

Esempio cancello scorrevole soluzione SYNCHRO con doppia barriera TX tutti al centro

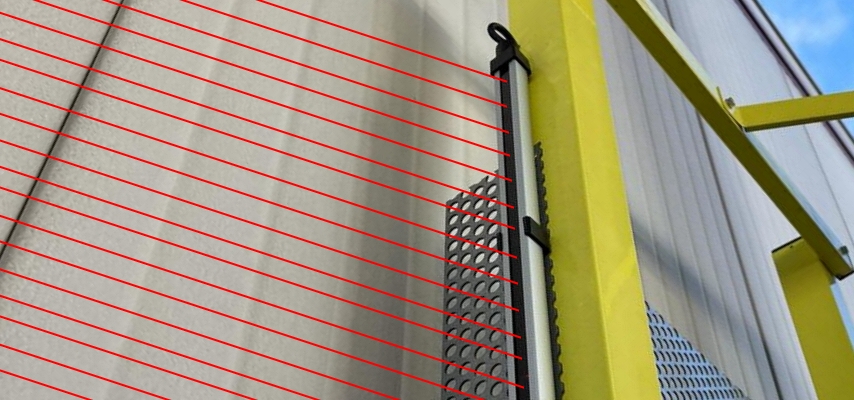

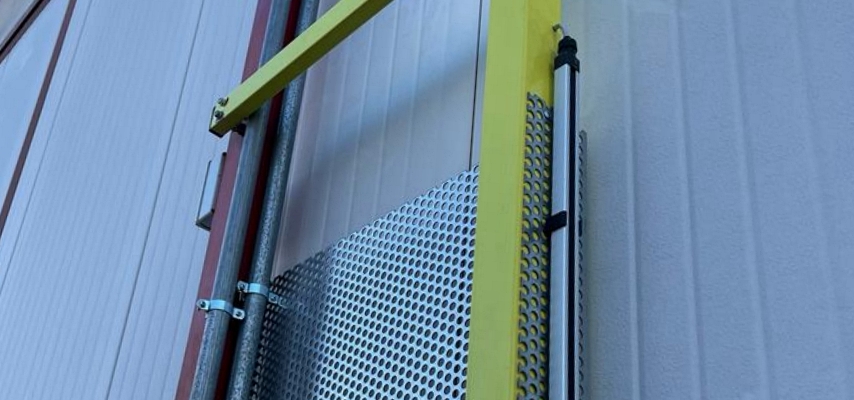

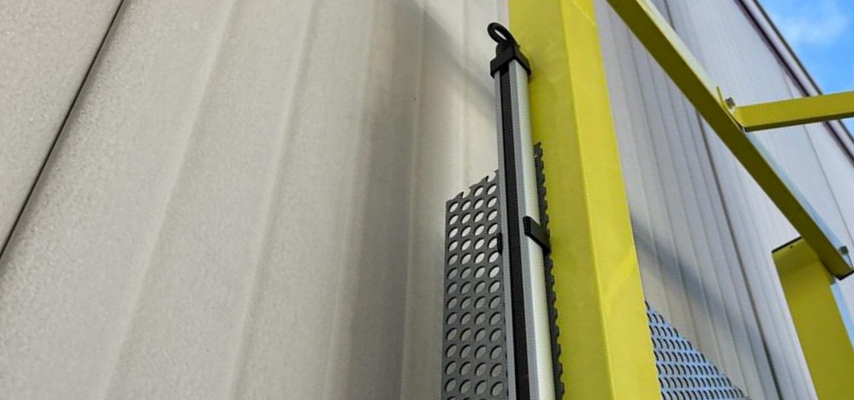

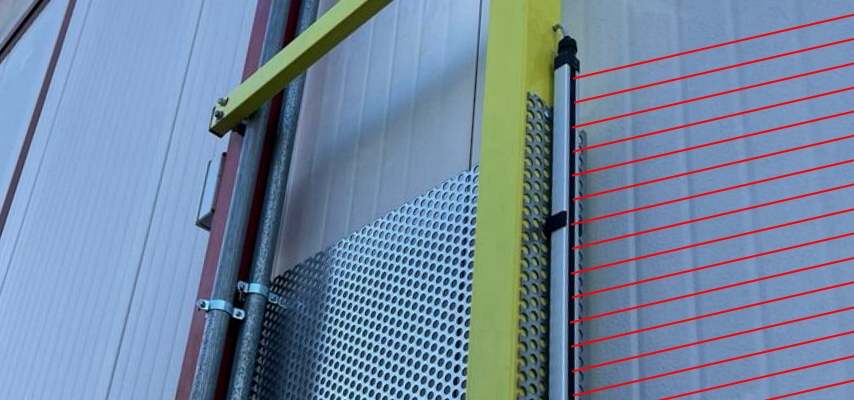

Esempio porta rapida TX all'esterno / RX all'interno

Esempio portone sezionale con barriere all'interno della guida pannelli

IP 23X23mm
IPQ 23X18mm
Alcune domande perchè l'acquisto sia perfettamente mirato:
Qui le schede da vedere o scaricare:
Qui la scheda in excel: un aiuto per la scelta
